Modell
|
VDV30 |
Vdv31 |

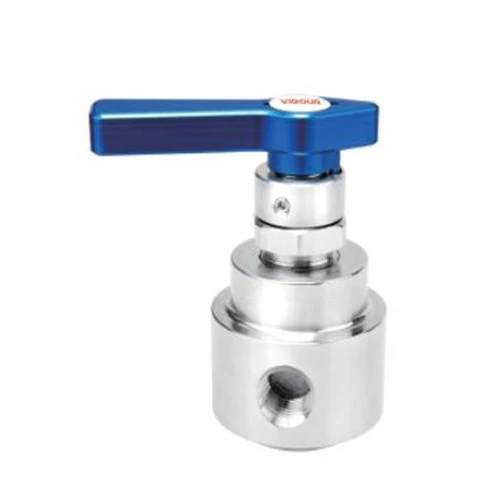

Högtryck membranventil VDV30
Introduktion
• Membranventil
• Mässingskrompläterad kropp för inert, reaktivt, brandfarligt
och oxiderande gas och blandningar upp till klass 6. 0
• Rostfritt stål 316L kropp för frätande gaser
• Inloppstryck max. 300 bar
• Vänster eller höger spakriktning för avstängning
• Brett utbud av inlopp / uttag
• Tätning av metall-till-metaller till atmosfären
• Testat för användning med syre
Ansökan
• Komponenttestning
• Kalibreringssystem
• Laboratoriets tryckkontroll
• Högtrycksprovtagningssystem
• Service & testutrustning
Tekniska parametrar
| Typ | Membranventil |
|
| Inloppstryck | max. 300 bar | |
| Materiel | ||
| Kropp | Se beställningsinfo | |
| plats | TITT | |
| Membran | Hastelloy® C276 | |
| Inlet / utloppsanslutning | 1/4 "NPT f | |
| Temperaturområde | -30 examen till +74 examen | |
| Läckhastighet | 1x10^-8 mbar i/s han | |
| Vikt | 0. 5 kg | |
Produktbild
Högtryck membranventil VDV31
Introduktion
• Membranventil
• Rostfritt stål 316L kropp för frätande gaser
• Inloppstryck max. 300 bar
• Vänster eller höger spakriktning för avstängning
• Brett utbud av inlopp / uttag
• Tätning av metall-till-metaller till atmosfären
Ansökan
• Komponenttestning
• Kalibreringssystem
• Laboratoriets tryckkontroll
• Högtrycksprovtagningssystem
• Service & testutrustning
Tekniska parametrar
| Typ |
Membranventil |
|
| Inloppstryck | max. 300 bar (60 bar alternativ) | |
|
Materiel |
||
| Kropp | Se beställningsinfo | |
| plats | TITT | |
| Membran | Hastelloy® C276 | |
| Temperaturområde | -30 examen till +74 examen | |
| Läckhastighet | 1x10^-8 mbar i/s han | |
| Vikt | 0. 2 kg | |
Högtryck membranventil Förenklad förklaring
Enkelt uttryckt: En "tätningsomkopplare" utformad specifikt för högtrycksgaser, med ett elastiskt membran i dess kärna för att separera gasflödet och kontrollera gasen "på/av" som att klämma ett vattenrör. Det kan tåla högt tryck och förhindra läckor.
- Högtrycksmotstånd:Maximalt arbetstryck på 300 bar (motsvarande vattentrycket på ett djup av 3000 meter).
- Ogenomtränglig tätning:Membranet separerar fysiskt gasflödet, med ventilstammen som inte kommer i kontakt med mediet, vilket gör det lämpligt för högren och frätande gaser (som klor och väte).
- Flexibel operation:Finns i handhjul (finjustering) eller spak (snabbomkopplare) versioner, besläktade med skillnaden mellan att vrida en kran och använda en skiftnyckel.
Analogi:Som "säkerhetsventilen" på en tryckkokare, men med manuell kontroll för omkopplaren och en stramare tätning.
- Högtrycksgascylinderhantering:Byt gaser som väte och kväve i tankar med tryck på 300 bar.
- Kemiska rörledningar:Kontroll av flödet av frätande gaser (t.ex. svavelsyran, klor).
- Laboratoriesystem:Exakt kontroll av gaser med hög renhet (som helium och argon) för att förhindra kontaminering.
- Energiindustrin:Högtrycksrörledningar i bränslestationer för naturgas och vätebränslecellsystem.
Två driftslägen:
1) Handhjulsversion:
Lämplig för:Scenarier som behöver finjustering av flöde eller tryck (som i labb eller precisionsinstrument).
Drift:Vrid handhjulet, och membranet rör sig långsamt upp och ner och kontrollerar gasflödet försiktigt.
2) Spakversion:
Lämplig för:Scenarier som behöver snabba switchar eller ofta drift (som på industriella produktionslinjer).
Drift:Dra i spaken 90 grader, och membranet öppnas eller stängs direkt, vilket möjliggör "omedelbar på/av" av gasflödet.
- Riktning är viktig:Ventilkroppen kommer att ha en pil som indikerar gasflödesriktningen (→), som måste matcha flödesriktningen under installationen.
- Gränssnittsmatchning:Se till att trådtypen (t.ex. G-thread, NPT) och storlek är kompatibla. Använd tätningstejp vid behov.
- Kontrollera membranet regelbundet:Membran är benägna att bära under högt tryck, så följ tillverkarens rekommenderade ersättningsschema.
Nummer 1: Thehögtrycksmembranförseglar inte ordentligt (läckor)
Orsaka:Membran åldrande eller sprickbildning, föroreningar på ventilsätet eller slitna tätningsringar.
Lösning:Byt ut membranet, rengör ventilsätet och kontrollera tätningsringarna.
Utgåva 2: Svårigheter att driva handhjulet/spaken
Orsaka:Deformation av membranet, bristen på smörjning på ventilstammen eller inre tryck som inte frigörs.
Lösning:Släpp trycket före drift, smörja ventilstammen med högtrycksfett och ersätt det deformerade membranet.
Utgåva 3: Ofta membranfel
Orsaka:Övertrycksanvändning (över 300 bar) eller frätande medier som skadar membranet (t.ex. fluorgas som eroderar gummimembran).
Lösning:Välj en modell med ett högre tryckklassificering eller växla till ett korrosionsbeständigt material (t.ex. PTFE-membran).
Utgåva 4: Spakversion inte helt öppnar eller stängs
Orsaka:Feljustering under installation eller lös gränsskruvar.
Lösning:Justera ventilinstallationsriktningen och dra åt gränsskruvarna.
En högtrycksmembranventil är en "högtrycksomkopplare för gas." Handhjulet tillåter finjustering, medan spaken ger snabb på/av -åtgärder. Se till att du inte överstiger 300 bartryck.
För val, fråga bara tillverkaren: "Jag måste kontrollera klorgas vid 300 bar. Ska jag välja ett handhjul eller spak? Och vilket membranmaterial ska jag använda?"
