VIGOR VSR-1ETG-BV-serien: Precisionsgaskontrollpanel för krävande applikationer
VIGOR VSR-1ETG-BV Series Precision Gas Control Panel är en högpresterande gasterminalmodul konstruerad för att leverera exceptionell tillförlitlighet, driftsäkerhet och konfigurationsflexibilitet i krävande gashanteringsmiljöer.
Denna serie är designad för moderna laboratorier, testanläggningar och kalibreringssystem och kombinerar robust mekanisk design med modulär funktionalitet för att säkerställa exakt och stabil gasleverans över ett brett utbud av gaser och driftsförhållanden.
Allmän information
| Punkt | Specifikation |
|---|---|
| Produktnamn | VIGOR VSR-1ETG-BV serie gasterminal |
| Typ | Väggmonterad- gasterminal med integrerade regulator- och ventilmoduler |
| Ansökan | Laboratoriegasförsörjning, kalibreringssystem, testutrustning, provtagning, bensinstationer |
| Gaskompatibilitet | Inerta, reaktiva, brandfarliga, oxiderande och frätande gaser |
Material & Konstruktion
| Komponent | Material | Anteckningar |
|---|---|---|
| Kropp | Mässing, förkromad -pläterad / 316L rostfritt stål | Mässing för inerta/ reaktiva/ brandfarliga/ oxiderande gaser upp till grad 6.0; SS316L för frätande gaser |
| Sätesmaterial | PCTFE / PTFE | Hög kemikalieresistens |
| Membran | Hastelloy® C276 | Korrosionsbeständig-, hög hållbarhet |
| Filtrera | Rostfritt stål | Skyddar nedströms komponenter |
Inbyggd-säkerhet, stabilitet och kontroll
Utrustad med membran-avstängningsventiler- och en hög-enstegsregulator med hög-precision från den beprövade VSR-1EL-serien, VSR-1ETG-BV Series Precision Gas Control Panel säkerställer stabil prestanda upp till 100 bars tryck. Varje enhet genomgår strikta tester av syrekompatibilitet, vilket förstärker VIGOURs engagemang för stränga säkerhetsstandarder i känsliga applikationer.
Systemet erbjuder en exceptionellt låg läckagehastighet på 1×10⁻⁶ mbar·L/s He, både till atmosfären och över ventilsätet, vilket minimerar gasförluster och säkerställer driftintegritet i miljöer där renhet, noggrannhet och säkerhet är avgörande.
Modulär konfiguration för systemskalbarhet
För att stödja olika installationslayouter tillhandahåller VSR-1ETG-BV-serien en modulär uttagsdesign med tre konfigurationsalternativ:
| Typ | Beskrivning |
|---|---|
| A-Typ | Enkelt uttag |
| B-Typ | Dubbla uttag |
| C-Typ | Trippeluttag |
Dessutom erbjuder serien flera alternativ för inlopps- och utloppsportar, inklusive kulventiler och rörkopplingar1/4" eller 3/8"storlekar. Denna modularitet tillåter användare att skräddarsy systemet exakt efter deras flöde, layout och distributionskrav - från kompakta laboratoriestationer till komplexa fler-nätverk för gasförsörjning.
Brett tillämpningsområde

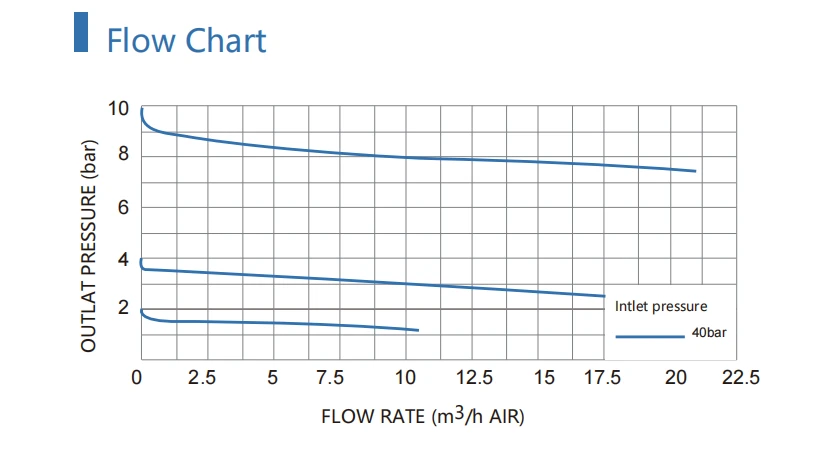

Med justerbara utloppstryck från 2 till 50 bar, stöder VSR-1ETG-BV-serien en mängd olika operationer, inklusive komponenttestning, kalibreringssystem, högtrycksprovtagning och specialiserad serviceutrustning.
Dess robusta prestanda över ett temperaturområde på −30 grader till +74 grader säkerställer pålitlig reglering i både kontrollerade laboratoriemiljöer och fluktuerande industriella miljöer.
Precisionsteknik i kärnan
Med en flödeskapacitet på Cv=0.18, tillsammans med hållbara interna komponenter - inklusive PCTFE- och PTFE-ventilsäten och ett Hastelloy® C276-membran - VSR-1ETG-BV bibehåller långtidsstabilitet och exakt kontroll även under kontinuerlig drift.
Ett integrerat filter i rostfritt stål skyddar nedströms instrument från partikelförorening, vilket förbättrar systemets livslängd och tillförlitlighet.
